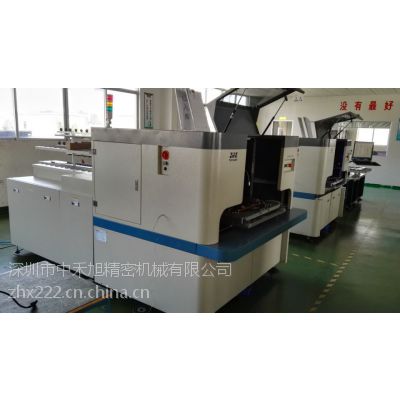

ZHX-W30系列机器，兼合跳线插件机卧式元件插件机的功能，独特的合伺服控制系统，完成跳线和卧式元件混合插件的***过程，高效的节约跳线用量，高速高密度的***效果，独立的插件机带给你生产安排的灵活调配。应用软件基于中文WINDOWS系统，操作界面简单易懂,实现人机界面的对话，实践经验和科学理论的结合带给你产品品质和生产效率的提升。

特点：

    全电脑控制，中文操作界面，简单易懂。

    实现人机界面对话

    小气缸驱动分配头，高效节能，维护方便

    将不同卧式元件52mm按编程设定编成42mm编带供卧式插件

    双光纤检测装置，降低排料不良率、提高品质

    配置ＵＰＳ，在不稳定电压时更稳定，断电后可运行15分钟，有效保护系统程序，避免排料错误

    ＵＳＢ接口数据传输

参数规格：

理论速度：30000点/小时

插入方向：4方向 0度,90度,180度,270度.

元件跨距：元件5.0mm～20mm(跳线5mm～23mm 专门生产跳线时 )

基板尺寸：最小50mm*50mm、450mm*450mm

基板厚度：0.79～2.36mm

元件种类：电容器、晶体管、二极管、电阻、电感、熔断丝等编带封装料。

跳线(JW) ：独立输送方式.直径0.5mm～.7mm镀锡铜线

插入弯曲长度：1.2-2.2mm(可调)

插入弯曲角度：0～35度 内弯曲(可调)

机器尺寸：主机L1700mm×W1400mm×H1900mm

          料站 L1000mm×W1000mm×H1400mm(20站）

主机重量：约1800KG

电源：220V,AC（单相）50/60HZ,1.5KVA;

系统保护：配置不间断电源(UPS)，断电后可运行15分钟

功率：0.95KW（节能型）

使用空气压：0.6~0.8Mpa

气流量：0.1立方/分钟

环境条件：周围温度5～25度

机器噪音：65分贝

孔位校正方式：机器视觉系统,多点MARK视觉校正.

驱动系统：AC伺服、AC马达

数据输入方式：USB接口输入(EXCEL文档格式),

控制系统：中文操作界面(WINDOWS系统控制平台)液晶显示器

控制模式：全自动、半自动、手动

工作台运转方式：顺时针和逆时针方向

编程模式：手动编程、Pro/E编程（可选）
